Cara Memasang Ring Piston dengan Baik dan Benar

Cara Memasang Ring Piston dengan Baik dan Benar - Ring piston merupakan part yang dipasang di piston dan merupakan bagian yang bergesekan dengan dinding liner mesin. Fungsi ring piston ini adalah sebagai penahan kompresi mesin dan mengatur pelumasan dinding liner mesin. Pemasangan nya pun tidak boleh salah maupun terbalik. Pemasangan ring piston ada aturan yang harus di ikuti.

ring piston pada Yamaha Jupiter

Berikut tips nya:

1. Pahami permukaan, kode, warna, dan sudut ring piston

Permukaan ring kompresi dan ring oli sangat berbeda. Ring oli bergelombang dan ring kompresi tampak datar dan mengkilap. Kalau ring kompresi ada tulisan T, itu menghadap ke atas dan sebagai ring kompresi 1/atas. Jika warna yang lebih gelap, atau malah kehitaman, itu merupakan ring kompresi 2/bawah. Jika dicermati lagi, sudut ring kompresi piston juga ada perbedaannya. Berikut gambarnya.

bentuk ring piston

2. Perhatikan sudut celah piston

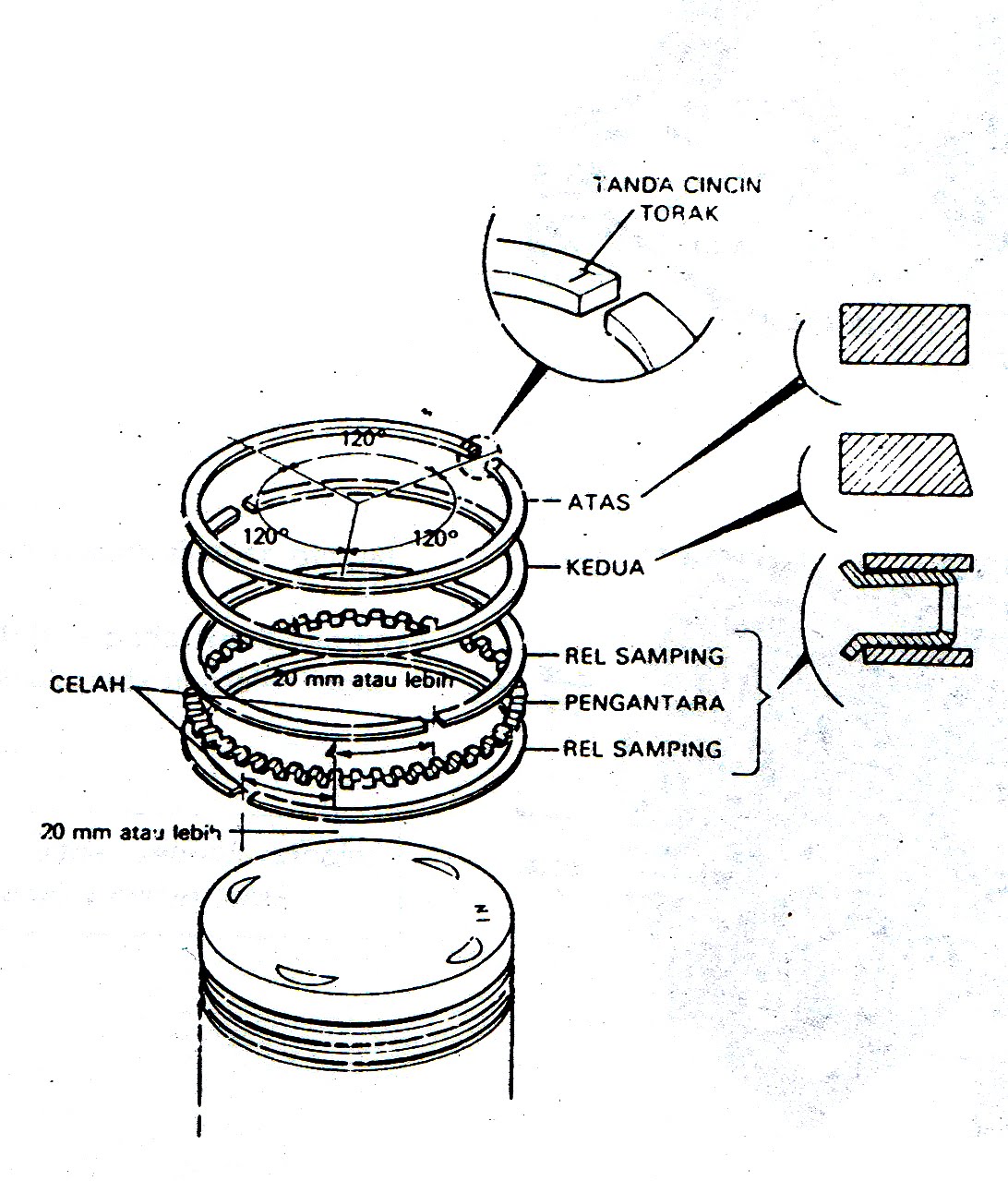

Ring piston memiliki bagian yang terputus. Nah, celah ring piston yang terputus inilah yang harus kita atur letak nya. Penjelasan silahkan lihat gambar. Berikut gambarnya.

ilustrasi

Kalau masih bingung silahkan lihat dari muka piston saja.

posisi celah ring piston
sumber: Yamaha Indonesia Motor Mfg.
