Tips Meringankan Kopling Stut F1ZR

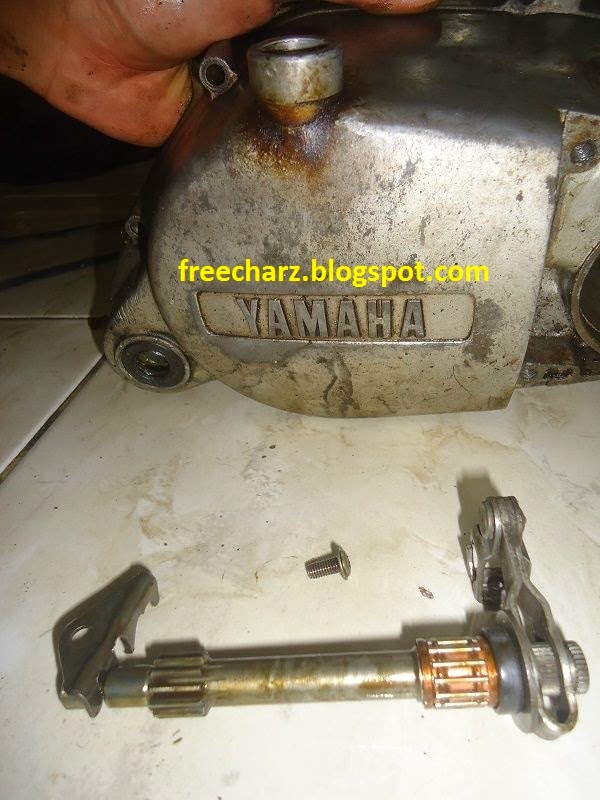

Tips Meringankan Kopling Stut F1ZR - Bawaan stut kopling F1ZR tergolong pendek dan berat. Apabila dianalisa berdasarkan prinsip tuas, maka paha kopling harus dibuat lebih panjang agar tarikan handle kopling menjadi ringan. Cara membuat paha kopling lebih panjang adalah dengan memotong paha kopling. Tetapi tidak hanya dipotong, tetapi ditambahkan plat besi sepanjang 1 - 1.5 cm dan disambung kembali dengan las. Efeknya tarikan handle kopling menjadi ringan namun lebih jauh daripada sebelumnya. Tali kopling menerima beban lebih kecil sehingga lebih awet.

paha kopling dipanjangkan

Pemasangan Blok Jupiter Z di Crypton/Vega

Pemasangan Blok Jupiter Z di Crypton/Vega - Blok standar generasi 110 cc Jupiter Z, ataupun Vega R New, lebih panjang 2 mm dibanding bawaan generasi 102 cc Crypton, Vega, dan Jupiter. Diameter piston 102 cc adalah 49 mm sedangkan 110 cc adalah 51 mm. Untuk lubang tusuk baut sama sama antara kedua varian ini, termasuk diameter boring/liner nya juga sama. Gasket alias paking juga dapat saling tukar. Perbedaannya ada pada arah sirip heatsink. Pada generasi 102 cc sirip dari depan ke belakang, sedangkan generasi 110 cc sirip dari kiri ke kanan.

blok 4ST (kiri), blok 5TP (kanan)

Kembali ke masalah pemasangan. Apabila akan menukar blok, rantai kamprat wajib mengikuti perbedaan panjang blok. Untuk Crypton dkk dapat menggunakan rantai yang sudah aus (mulur) dengan lidah tensioner milik Jupiter Z, atau sekaligus gigi timing dan rantai kupu Jupiter Z. Begitu pula sebaliknya, Jupiter Z menggunakan blok Crypton harus menggunakan gigi timing dan rantai Jupiter. Piston sendiri mengikuti ubahan blok.

Blok Jupiter Z Bore Up Piston Scorpio

Blok Jupiter Z Bore Up Piston Scorpio - Bore up pada blok mesin Jupiter Z sanggup mencapai piston 70 mm (standar Scorpio). Itupun masih jauh dari tusuk baut. Boring dapat memakai bahan tebal dan aman dari panas. Yang menjadi masalah nantinya adalah lintasan rantai kamprat karena blok perlu dicor ulang agar blok lebih kuat menahan beban boring/liner yang terlampau lebar. Berikut foto blok Jupiter Z bore up piston 70 mm Scorpio.

blok Jupiter Z bore up piston Scorpio

Korek Suzuki Skywave 140 cc

1. Piston Suzuki Thunder 125 standar

Piston dapat menggunakan milik Thunder 125 dengan diameter 57 mm. Pin piston sama 14 mm. Kapasitas mesin melonjak menjadi 140.9 cc.

piston Thunder 125

2. Noken as costum

Noken as dapat dicostum dengan durasi 280 derajat. Artinya power dan torsi mesin akan sering keluar di rpm yang lebih tinggi daripada standar. Tentunya speed motor akan bertambah.

noken as Skywave racing

3. Jetting spuyer karburator

Pilot jet menggunakan 17.5 dan main jet bisa menggunakan 135. Angin-angin karburator juga disetel ulang.

karburator Skywave 125

4. Klep 28/24 mm

Piston yang sudah besar dapat diimbangi dengan diameter payung klep yang lebih besar. Per klep ambil Smash orisinil agar tidak terjadi floating.

kubah Skywave 125

5. CDI BRT Hyperband

Otak pengapian dapat menggunakan produk BRT agar pengapian lebih optimal dah power mesin tidak tertahan.

cdi BRT

6. Bobok knalpot standar

Untuk mengimbangi pemasukan yang lebih banyak, pembuangan harus dibuat lebih lepas. Modif knalpot standar di buang sekat nya atau sekalian ganti knalpot.

knalpot Skywave

7. CVT

Untuk kemiringan sliding shave bisa dibubut menjadi 14 derajat dan kerok rumah roller agar roller lebih mengembang ke luar.

cvt Skywave 125

Jenis/Bentuk Ruang Bakar

Jenis/Bentuk Ruang Bakar - Ruang pembakaran mesin bermacam-macam bentuk nya. Fungsi nya berbeda-beda dan menyesuaikan kegunaan mesin tersebut. Berikut klasifikasi dari jenis/bentuk ruang bakar motor bensin.

ruang bakar motor

a. Ruang bakar model Setengah Bulat (Hemispherical Combustion Chamber)

Mempunyai efisiensi panas yang tinggi dibanding model lain karena permukaannya yang kecil sehingga panas yang terbuang sedikit. Efisiensi pemasukan dan pembuangan lebih sempurna. Namun memiliki konstruksi mekanisme katup yang agak rumit dan kurang cocok untuk mesin putaran rendah.

kubah hemispherical

b. Ruang bakar Model Baji ( Wedge type combustion chamber)

Type ini juga memiliki efisiensi panas yang baik seperti type setengah bulat. Konstruksi mekanisme katup lebih sederhana dibanding type setengah bulat. Kelemahannya adalah tekanan pembakaran pada piston kurang merata.

kubah baji

c. Ruang bakar model Bak Mandi ( Bathtup type combustion chamber)

Model ini konstruksi nya paling sederhana dibanding jenis lain, namun memiliki kelemahan efisiensi pemasukan dan pembuangan. Kelebihannya adalah cocok untuk mesin putaran tinggi yang proses pembilasan nya harus cepat.

kubah bak mandi

d. Ruang Bakar Model Pent Roof

Pada jenis ini, terdapat lebih dari 2 katup disetiap silinder. di sebut model pent-roof karena membentuk sebuah sudut. Bila dihubungkan ke titik pusat akan menyerupai atap bangunan. Model ini selain memberikan efek semburan yang lebih baik dan lebih cepat terbakar juga penempatan businya ditengah tengah ruang bakar.

kubah atap

Cara Membaca Kode Bearing/Laher

Cara Membaca Kode Bearing/Laher - Bearing, atau sering disebut laher, merupakan komponen yang sering dipakai pada komponen yang berputar. Bearing ada bermacam-macam, mulai dari bantalan bola ( ball bearing), bantalan jarum (needle bearng), bantalan gesek, dan lain sebagainya.

bearing bola

berikut merupakan sedikit tentang pembacaan kode pada bearing utamanya pada ball bearing yang mungkin lebih sering kita jumpai pada kendaraan kita sehari-hari.

Coba saya beri contoh mengenai pengkodean bearing ( biasanya kode beairing terbaca di lingkaran bearing ) sebagai berikut :

• Kode bearing (bantalan) = 6203ZZ

Kode bearing di atas terdiri dari beberapa komponen yang dapat dibagi-bagi antara lain:

• 6 = Kode pertama melambangkan Tipe /jenis bearing
• 2 = Kode kedua melambangkan seri bearing
• 03 =Kode ketiga dan keempat melambangkan diameter bore (lubang dalam bearing)
• ZZ = Kode yang terakhir melambangkan jenis bahan penutup bearing

a. Kode Pertama (Jenis Bearing)

Dalam kode bearing 6203ZZ seperti contoh di atas, kode pertama adalah angka 6 yang menyatakan bahwa tipe bearing tersebut adalah Single-Row Deep Groove Ball Bearing ( bantalan peluru beralur satu larik).

tipe bearing

Perlu diingat bahwa kode di atas untuk menyatakan pengkodean bearing dalam satuan metric jika anda mendapatkan kode bearing seperti ini = R8-2RS, maka kode pertama (R) yang menandakan bahwa bearing tersebut merupakan bearing berkode satuan inchi.

b. Kode kedua (Seri bearing)

Kalau kode pertama adalah angka maka bearing tersebut adalah bearing metric seperti contoh di atas (6203ZZ), maka kode kedua menyatakan seri bearing untuk menyatakan ketahanan dari bearing tersebut. Seri penomoran adalah mulai dari ketahan paling ringan sampai paling berat.

• 8 = Extra thin section
• 9 = Very thin section
• 0 = Extra light
• 1 = Extra light thrust
• 2 = Light
• 3 = Medium
• 4 = Heavy

Kalau Kode pertama adalah Huruf, maka bearing tersebut adalah bearing Inchi seperti contoh (R8-2RS ) maka kode kedua (angka 8) menyatakan besar diameter dalam bearing di bagi 1/16 inchi atau = 8/16 Inchi.

c. Kode ketiga dan keempat (diameter dalam bearing)

Untuk kode 0 sampai dengan 3, maka diameter bore bearing adalah sebagai berikut :

• 00 = diameter dalam 10mm
• 01= diameter dalam 12mm
• 02= diameter dalam 15mm
• 03= diameter dalam 17mm

selain kode nomor 0 sampai 3, misalnya 4, 5 dan seterusnya maka diameter bore bearing dikalikan dengan angka 5 misal 04 maka diameter bore bearing = 20 mm

d. Kode yang terakhir (jenis bahan penutup bearing)

Kode terakhir ini menyatakan tipe jenis penutup bearing ataupun bahan bearing. seperti berikut :

• Z Single shielded ( bearing ditutuipi plat tunggal)
• ZZ Double shielded ( bearing ditutupi plat ganda )
• RS Single sealed ( bearing ditutupi seal karet)
• 2RS Double sealed (bearing ditutupi seal karet ganda )
• V Single non-contact seal
• VV Double non-contact seal
• DDU Double contact seals
• NR Snap ring and groove
• M Brass cage

maka bearing 6203ZZ menyatakan bearing dengan tipe ditutupi plat ganda.

Korek Harian Yamaha V80 86 cc

1. Piston FR80 dengan diameter 49 mm

Kolter blok standar menggunakan piston FR80 standar menghasilkan kapasitas mesin 86 cc. Pin piston sama 12 mm. Beda ada pada tinggi piston sehingga diperlukan bubut blok.

piston suzuki FR80

2. Porting

Porting standar digeser saja melalui bubut blok. Hasil diharapkan konsumsi bensin tetap irit. Bagian atas blok dibubut 3 mm. Porting akan bergeser naik, yaitu transfer 37 dan exhaust 31 mm. Kelebihan cara ini adalah konsumsi bahan bakar tetap irit dan presisi.

blok V80

3. Head/kop

Kompresi dikejar kembali agar power mesin kuat. Volume kubah dibuat 8 cc dengan squish 7 mm.

kop/head v80 korekan

4. Membran F1ZR

Agar pasokan bensin tetap lancar, membran dapat menggunakan yang lebih lebar, yaitu milik F1ZR. Pemasangan tinggal melebarkan dudukan membran di crankcase.

membran
V80 (kiri), F1ZR (kanan)

5. Rasio 4-speed F1ZR

Ubahan presneling agar akselerasi lebih cepat. Caranya cukup ganti rasio full set ori dan membuat dudukan presnelingnya. Tidak lupa gigi pengantar starter pakai fizr juga yang 19T.

rasio 4 speed F1ZR

6. Kopling Manual
Kopling dibuat manual agar motor dapat digunakan. Standar Yamaha V80 tidak ada mekanisme kopling di presnelingnya sehingga mau tidak mau jika mengubah rasio 4 speed harus memakai kopling manual.

kopling manual V80

Selang Oli Samping Kecil Transparan

Selang Oli Samping Kecil Transparan - Untuk mencari selang kecil transparan demi keperluan saluran oli samping dapat menggunakan selang infus. Beli di apotek pasti ada dengan harga sekitar 5.000 saja. Panjang dan dapat dipakai di beberapa motor. Bahan nya lentur, tidak mudah keras terkena oli maupun bensin, transparan, dan cocok untuk saluran oli 2 tak mu.

selang infus untuk saluran oli samping

Menyetel Pompa Oli yamaha FIZR dan V-Series

Menyetel Pompa Oli yamaha FIZR dan V-Series - Untuk menyetel volume oli samping Yamaha FIZR dan V80 dilakukan di pompa oli bagian depan, tepatnya di mur. Semakin mur diarahkan ke luar, maka jarak tekanan pompa oli semakin jauh dan oli samping semakin banyak keluar. Sebaliknya semakin mur dimasukkan ke dalam, maka jarak tekanan pompa oli semakin dekat dan oli samping semakin sedikit keluar. Penyetelan ini sama dengan Yamaha bebek yang lain seperti V75, Force 1, F1Z, Alfa, dsb.

bagian penyetelan volume oli samping

Tambahkan Per di Gir Pompa Oli FIZR atau V80 Series

Tambahkan Per di Gir Pompa Oli FIZR atau V80 Series - Menurut kejadian yang saya alami, gir pada pompa oli maupun di as kruk sering aus. Gigi dari gir tersebut termakan sebelah sehingga pompa oli tidak berputar dan mesin mudah panas. Setelah saya cermati, gir pompa oli, apalagi tidak standar orisinil, ternyata mengalami pergerakan. Pergeseran posisi gir tadi menyebabkan gap antar gir semakin besar dan potensi aus juga terjadi. Untuk mengakali nya dapat menambahkan per skep yang dipotong pada gir, agar gir dapat diam di posisi nya.

per di gir pompa oli fizr atau V80 series

Porting Racing Yamaha V80

Porting Racing Yamaha V80 - Untuk ukuran dari porting Yamaha V80 dengan keperluan drag maupun touring bisa diaplikasi ukuran berikut ini. Namun syarat yang perlu dilakukan terlebih dahulu adalah modifikasi rasio girboks, kopling manual, bubut kop, cdi unlimit, knalpot, membran besar, dan karburator minimal 24 mm. Motor akan bermain di putaran mesin 8500 - 13000 rpm.

porting racing Yamaha V80

Tips Mengelas Kopling Ganda/Sentrifugal Balance

Tips Mengelas Kopling Ganda/Sentrifugal Balance - Jika ingin motor bebek kita kopling manual full clutch, maka tugas kopling sentrifugal akan dimatikan. Cara termudah nya adalah pengelasan rumah dan kampas nya. Namun jika proses pengelasan tidak imbang/balance, maka rumah kopling sulit dibongkar pasang dan suara mesin jadi kasar (deg deg dreg).

kopling sentrifugal
dilas seimbang/center/balance

Agar suara tidak kasar dan rumah kopling dapat dilepas layaknya saat kondisi standar, maka as kruk menjadi alat wajib saat proses pengelasan. Inti nya, rumah kopling harus terpasang di poros as kruk baru dilakukan pengelasan. Hasil nya, jika rumah kopling dapat keluar masuk di poros as kruk dengan mudah, dijamin center/balance pengelasan nya.

kopling sentrifugal set di pasang di as kruk

pengelasan titik saat terpasang di as kruk

bos dan rumah kopling
harus mudah dilepas

Ciri Side Stand Switch/Saklar Standar Samping Mati

Ciri Side Stand Switch/Saklar Standar Samping Mati - Biasanya pada motor matik yang menganut pengaman di standar samping nya jarang dilakukan perawatan. Memang part ini didesain jarang rusak karena hanya berupa saklar. Yang sering terjadi adalah kabel putus akibat serangan tikus!

kabel putus dimakan tikus pada Beat FI

Ketika motor diparkir di malam hari, dan ketika pagi sudah tidak menyala sama sekali, bisa dicurigai kabel putus oleh tikus. Ciri nya sebagai berikut:

1. Electric starter tidak berfungsi
2. Kick starter tidak berfungsi
3. Tidak ada pengapian
4. Kelistrikan normal, klakson maupun sein menyala
5. Sekring tidak putus
